HYDRA - THE HADES ANALYSIS PACKAGE » (UNKNOWN) » HKalMdcMeasLayer

class HKalMdcMeasLayer: public HKalPlane

_HADES_CLASS_DESCRIPTION


 This models a measurement layer within a mini drift chamber. The geometry
 of the layer is defined in class HKalPlane.



Function Members (Methods)

public:
HKalMdcMeasLayer()
HKalMdcMeasLayer(const HKalMdcMeasLayer&)
HKalMdcMeasLayer(const TVector3& center, const TVector3& normal, const HKalMixture* matIn, const HKalMixture* matOut, Int_t mod, Int_t sec, Int_t lay, Int_t nLayMod, Double_t catDist)
HKalMdcMeasLayer(const TVector3& origin, const TVector3& u, const TVector3& v, const HKalMixture* matIn, const HKalMixture* matOut, Int_t mod, Int_t sec, Int_t lay, Int_t nLayMod, Double_t catDist)
virtual~HKalMdcMeasLayer()
voidTObject::AbstractMethod(const char* method) const
virtual voidTObject::AppendPad(Option_t* option = "")
virtual voidTObject::Browse(TBrowser* b)
static TClass*Class()
virtual const char*TObject::ClassName() const
virtual voidTObject::Clear(Option_t* = "")
virtual TObject*TObject::Clone(const char* newname = "") const
virtual Int_tTObject::Compare(const TObject* obj) const
virtual voidTObject::Copy(TObject& object) const
virtual voidTObject::Delete(Option_t* option = "")MENU
virtual Double_tHKalPlane::distanceToPlane(const TVector3& point) const
virtual Int_tTObject::DistancetoPrimitive(Int_t px, Int_t py)
virtual voidTObject::Draw(Option_t* option = "")
virtual voidTObject::DrawClass() constMENU
virtual TObject*TObject::DrawClone(Option_t* option = "") constMENU
virtual voidTObject::Dump() constMENU
virtual voidTObject::Error(const char* method, const char* msgfmt) const
virtual voidTObject::Execute(const char* method, const char* params, Int_t* error = 0)
virtual voidTObject::Execute(TMethod* method, TObjArray* params, Int_t* error = 0)
virtual voidTObject::ExecuteEvent(Int_t event, Int_t px, Int_t py)
virtual voidTObject::Fatal(const char* method, const char* msgfmt) const
virtual Bool_tHKalPlane::findIntersection(TVector3& pointIntersect, const TVector3& pos, const TVector3& dir) const
virtual TObject*TObject::FindObject(const char* name) const
virtual TObject*TObject::FindObject(const TObject* obj) const
virtual Float_tgetA(Bool_t inside = kTRUE) const
virtual const TVector3&HKalPlane::getAxisU() const
virtual const TVector3&HKalPlane::getAxisV() const
virtual const TVector3&HKalPlane::getCenter() const
virtual Float_tgetDensity(Bool_t inside = kTRUE) const
virtual Double_tgetDistToModBound(Bool_t dir) const
virtual Option_t*TObject::GetDrawOption() const
static Long_tTObject::GetDtorOnly()
virtual Float_tgetExcitationEnergy(Bool_t inside = kTRUE) const
virtual const char*TObject::GetIconName() const
virtual Int_tgetLayer() const
virtual const HKalMixture*getMaterialPtr(Bool_t inside = kTRUE) const
virtual Int_tgetModule() const
virtual const char*TObject::GetName() const
virtual const TVector3&HKalPlane::getNormal() const
virtual char*TObject::GetObjectInfo(Int_t px, Int_t py) const
static Bool_tTObject::GetObjectStat()
virtual Option_t*TObject::GetOption() const
virtual Float_tgetRadLength(Bool_t inside = kTRUE) const
virtual Int_tgetSector() const
virtual Double_tgetThickness() const
virtual const char*TObject::GetTitle() const
virtual UInt_tTObject::GetUniqueID() const
virtual Float_tgetZ(Bool_t inside = kTRUE) const
virtual Bool_tTObject::HandleTimer(TTimer* timer)
virtual ULong_tTObject::Hash() const
virtual voidTObject::Info(const char* method, const char* msgfmt) const
virtual Bool_tTObject::InheritsFrom(const char* classname) const
virtual Bool_tTObject::InheritsFrom(const TClass* cl) const
virtual voidTObject::Inspect() constMENU
voidTObject::InvertBit(UInt_t f)
virtual TClass*IsA() const
virtual Bool_tTObject::IsEqual(const TObject* obj) const
virtual Bool_tTObject::IsFolder() const
virtual Bool_tisInside(const TVector3& pos) const
virtual Bool_tisInsideMod(const TVector3& point) const
Bool_tTObject::IsOnHeap() const
virtual Bool_tHKalPlane::isOnSurface(const TVector3& point) const
virtual Bool_tTObject::IsSortable() const
Bool_tTObject::IsZombie() const
virtual voidTObject::ls(Option_t* option = "") const
voidTObject::MayNotUse(const char* method) const
virtual Bool_tTObject::Notify()
voidTObject::Obsolete(const char* method, const char* asOfVers, const char* removedFromVers) const
static voidTObject::operator delete(void* ptr)
static voidTObject::operator delete(void* ptr, void* vp)
static voidTObject::operator delete[](void* ptr)
static voidTObject::operator delete[](void* ptr, void* vp)
void*TObject::operator new(size_t sz)
void*TObject::operator new(size_t sz, void* vp)
void*TObject::operator new[](size_t sz)
void*TObject::operator new[](size_t sz, void* vp)
HKalMdcMeasLayer&operator=(const HKalMdcMeasLayer&)
virtual voidTObject::Paint(Option_t* option = "")
virtual voidTObject::Pop()
virtual voidprint(Option_t* opt = "") const
virtual voidTObject::Print(Option_t* option = "") const
virtual Int_tTObject::Read(const char* name)
virtual voidTObject::RecursiveRemove(TObject* obj)
voidTObject::ResetBit(UInt_t f)
virtual voidTObject::SaveAs(const char* filename = "", Option_t* option = "") constMENU
virtual voidTObject::SavePrimitive(ostream& out, Option_t* option = "")
voidTObject::SetBit(UInt_t f)
voidTObject::SetBit(UInt_t f, Bool_t set)
virtual voidTObject::SetDrawOption(Option_t* option = "")MENU
static voidTObject::SetDtorOnly(void* obj)
static voidTObject::SetObjectStat(Bool_t stat)
virtual Bool_tHKalPlane::setPlane(const TVector3& origin, const TVector3& normal)
virtual Bool_tHKalPlane::setPlane(const TVector3& origin, const TVector3& u, const TVector3& v)
virtual voidTObject::SetUniqueID(UInt_t uid)
virtual voidShowMembers(TMemberInspector&)
virtual Double_tHKalPlane::signedDistanceToPlane(const TVector3& point) const
virtual voidStreamer(TBuffer&)
voidStreamerNVirtual(TBuffer& ClassDef_StreamerNVirtual_b)
virtual voidTObject::SysError(const char* method, const char* msgfmt) const
Bool_tTObject::TestBit(UInt_t f) const
Int_tTObject::TestBits(UInt_t f) const
virtual voidHKalPlane::transform(const TRotation& transMat)
virtual voidTObject::UseCurrentStyle()
virtual voidTObject::Warning(const char* method, const char* msgfmt) const
virtual Int_tTObject::Write(const char* name = 0, Int_t option = 0, Int_t bufsize = 0)
virtual Int_tTObject::Write(const char* name = 0, Int_t option = 0, Int_t bufsize = 0) const
protected:
virtual voidTObject::DoError(int level, const char* location, const char* fmt, va_list va) const
voidTObject::MakeZombie()

Data Members

private:
Int_tlayerLayer number in the sector and module.
HKalMixture*materialInside! Material inside the layer.
HKalMixture*materialOutside! Material outside the layer.
Int_tmoduleModule number of the Hades detector where the layer is located.
Int_tnLayersInModuleNumber of layers in this module.
Int_tsectorSector number of the Hades detector where the layer is located.
Double_tthicknessThickness of the mdc layer, i.e. the distance between the two cathodes.

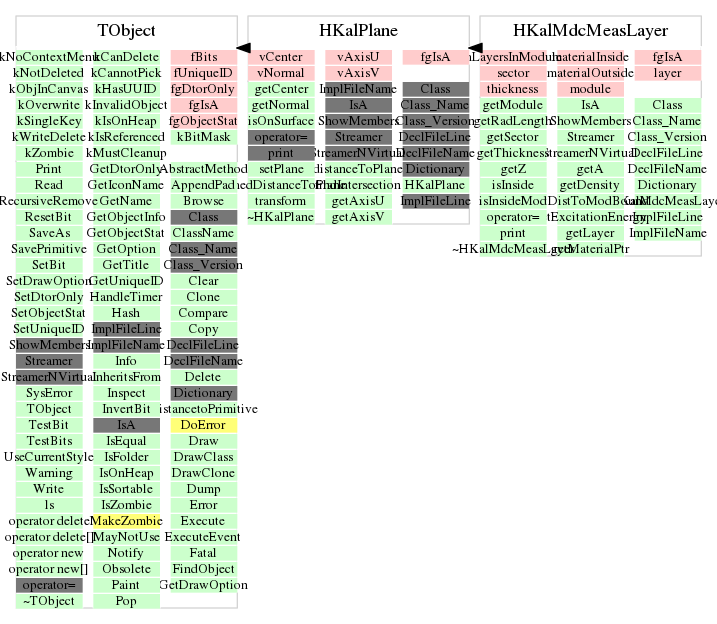

Class Charts

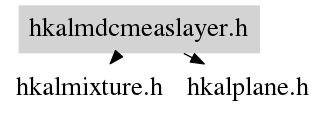

Inheritance Inherited Members Includes Libraries
Class Charts

Function documentation

HKalMdcMeasLayer(const TVector3& center, const TVector3& normal, const HKalMixture* matIn, const HKalMixture* matOut, Int_t mod, Int_t sec, Int_t lay, Int_t nLayMod, Double_t catDist)
 Creates a new Mdc measurement layer.
 center:  a point on the layer
 normal:  normal vector of the layer
 matIn:   material inside the layer
 matOut:  material outside the layer
 mod:     module where the layer is located
 sec:     sector
 lay:     layer number in Mdc
 catDist: the thickness of the mdc layer, i.e. the distance between the two cathodes, in mm
HKalMdcMeasLayer(const TVector3& origin, const TVector3& u, const TVector3& v, const HKalMixture* matIn, const HKalMixture* matOut, Int_t mod, Int_t sec, Int_t lay, Int_t nLayMod, Double_t catDist)
 Creates a new Mdc measurement layer.
 origin:  origin of the plane's coordinate system
 u, v:    two orthogonal vectors defining the plane's coordinate system. The axis u points in
          direction of the signal wire which fired. Axis v in direction of the drift radius.
 matIn:   material inside the layer
 matOut:  material outside the layer
 mod:     module where the layer is located
 sec:     sector
 lay:     layer number in Mdc
 catDist: the thickness of the mdc layer, i.e. the distance between the two cathodes, in mm
~HKalMdcMeasLayer()
Double_t getDistToModBound(Bool_t dir) const
Bool_t isInsideMod(const TVector3& point) const
Bool_t isInside(const TVector3& pos) const
 Checks if point is located inside the measurement chamber or outside.
void print(Option_t* opt = "") const
 Prints information about the measurement layer.
 opt: Determines what information about the object will be printed.
 If opt contains:
 "Geo": print information about the geometry and location in Hades detector (module, sector, ..)
 "Mat": print materials of the layer.
 If opt is empty all of the above will be printed.
Float_t getA(Bool_t inside = kTRUE) const
Float_t getZ(Bool_t inside = kTRUE) const
Float_t getDensity(Bool_t inside = kTRUE) const
Float_t getRadLength(Bool_t inside = kTRUE) const
Float_t getExcitationEnergy(Bool_t inside = kTRUE) const
const HKalMixture* getMaterialPtr(Bool_t inside = kTRUE) const
HKalMdcMeasLayer()
{}
HKalMdcMeasLayer(const TVector3& center, const TVector3& normal, const HKalMixture* matIn, const HKalMixture* matOut, Int_t mod, Int_t sec, Int_t lay, Int_t nLayMod, Double_t catDist)
Int_t getModule() const
{ return module; }
Int_t getSector() const
{ return sector; }
Int_t getLayer() const
{ return layer; }
Double_t getThickness() const
{ return thickness; }
