HYDRA - THE HADES ANALYSIS PACKAGE » (UNKNOWN) » HShowerPadDigitizer

class HShowerPadDigitizer: public HShowerDigitizer

Function Members (Methods)

public:
HShowerPadDigitizer()
HShowerPadDigitizer(const Text_t* name, const Text_t* title)
virtual~HShowerPadDigitizer()
voidTObject::AbstractMethod(const char* method) const
virtual voidTObject::AppendPad(Option_t* option = "")
virtual voidHReconstructor::Browse(TBrowser* b)
Bool_tcheckEfficiency(HShowerRawMatr* pRaw)
static TClass*Class()
virtual const char*TObject::ClassName() const
virtual voidTNamed::Clear(Option_t* option = "")
virtual TObject*TNamed::Clone(const char* newname = "") const
virtual Int_tTNamed::Compare(const TObject* obj) const
virtual Bool_tHReconstructor::connectTask(HTask* task, Int_t n = 0)
virtual voidTNamed::Copy(TObject& named) const
virtual voidTObject::Delete(Option_t* option = "")MENU
virtual Bool_tdigitize(TObject* pHit)
virtual Int_tTObject::DistancetoPrimitive(Int_t px, Int_t py)
virtual voidTObject::Draw(Option_t* option = "")
virtual voidTObject::DrawClass() constMENU
virtual TObject*TObject::DrawClone(Option_t* option = "") constMENU
virtual voidTObject::Dump() constMENU
virtual voidTObject::Error(const char* method, const char* msgfmt) const
virtual Int_texecute()
virtual voidTObject::Execute(const char* method, const char* params, Int_t* error = 0)
virtual voidTObject::Execute(TMethod* method, TObjArray* params, Int_t* error = 0)
virtual voidTObject::ExecuteEvent(Int_t event, Int_t px, Int_t py)
virtual voidTObject::Fatal(const char* method, const char* msgfmt) const
virtual voidTNamed::FillBuffer(char*& buffer)
virtual Bool_tfinalize()
virtual TObject*TObject::FindObject(const char* name) const
virtual TObject*TObject::FindObject(const TObject* obj) const
Double_tgainCharge(HShowerRawMatr* pRaw)
virtual HTask*HReconstructor::getComposite()
virtual voidHReconstructor::getConnections()
virtual Option_t*TObject::GetDrawOption() const
static Long_tTObject::GetDtorOnly()
virtual const char*TObject::GetIconName() const
HCategory*HShowerDigitizer::getInCat()
virtual const char*TNamed::GetName() const
virtual char*TObject::GetObjectInfo(Int_t px, Int_t py) const
static Bool_tTObject::GetObjectStat()
virtual Option_t*TObject::GetOption() const
HCategory*HShowerDigitizer::getOutCat()
virtual HTask*HTask::getOwner()
TObjArrayHReconstructor::getTable()
virtual HTask*HReconstructor::getTask(const Char_t* name)
virtual const char*TNamed::GetTitle() const
HCategory*getTrackCat()
virtual UInt_tTObject::GetUniqueID() const
virtual Bool_tTObject::HandleTimer(TTimer* timer)
virtual ULong_tTNamed::Hash() const
virtual voidTObject::Info(const char* method, const char* msgfmt) const
virtual Bool_tTObject::InheritsFrom(const char* classname) const
virtual Bool_tTObject::InheritsFrom(const TClass* cl) const
virtual Bool_tinit()
Bool_tHShowerDigitizer::initParameters()
virtual voidTObject::Inspect() constMENU
voidTObject::InvertBit(UInt_t f)
virtual TClass*IsA() const
virtual Bool_tTObject::IsEqual(const TObject* obj) const
virtual Bool_tHReconstructor::IsFolder() const
Bool_tTObject::IsOnHeap() const
virtual Bool_tTNamed::IsSortable() const
virtual voidHReconstructor::isTimed(Bool_t flag = kTRUE)
Bool_tTObject::IsZombie() const
virtual voidTNamed::ls(Option_t* option = "") const
voidTObject::MayNotUse(const char* method) const
virtual HTask*HReconstructor::next(Int_t& errCode)
virtual Bool_tTObject::Notify()
voidTObject::Obsolete(const char* method, const char* asOfVers, const char* removedFromVers) const
static voidTObject::operator delete(void* ptr)
static voidTObject::operator delete(void* ptr, void* vp)
static voidTObject::operator delete[](void* ptr)
static voidTObject::operator delete[](void* ptr, void* vp)
void*TObject::operator new(size_t sz)
void*TObject::operator new(size_t sz, void* vp)
void*TObject::operator new[](size_t sz)
void*TObject::operator new[](size_t sz, void* vp)
HShowerPadDigitizer&operator=(HShowerPadDigitizer& c)
virtual voidTObject::Paint(Option_t* option = "")
virtual voidTObject::Pop()
virtual voidTNamed::Print(Option_t* option = "") const
virtual voidHReconstructor::printTimer()
virtual Int_tTObject::Read(const char* name)
virtual voidTObject::RecursiveRemove(TObject* obj)
virtual Bool_tHTask::reinit()
voidTObject::ResetBit(UInt_t f)
virtual voidHReconstructor::resetTimer()
virtual voidTObject::SaveAs(const char* filename = "", Option_t* option = "") constMENU
virtual voidTObject::SavePrimitive(ostream& out, Option_t* option = "")
voidHReconstructor::setActive(Bool_t state)MENU
voidTObject::SetBit(UInt_t f)
voidTObject::SetBit(UInt_t f, Bool_t set)
virtual Bool_tHTask::setConnections()
virtual voidTObject::SetDrawOption(Option_t* option = "")MENU
static voidTObject::SetDtorOnly(void* obj)
voidHShowerDigitizer::setInCat(HCategory* pInCat)
voidHTask::setManual()
static voidsetModeTrack(Int_t mode)
virtual voidTNamed::SetName(const char* name)MENU
virtual voidTNamed::SetNameTitle(const char* name, const char* title)
static voidTObject::SetObjectStat(Bool_t stat)
voidHShowerDigitizer::setOutCat(HCategory* pOutCat)
virtual voidHTask::setOwner(HTask* atask)
virtual voidTNamed::SetTitle(const char* title = "")MENU
voidsetTrackCat(HCategory* pTrackCat)
virtual voidTObject::SetUniqueID(UInt_t uid)
virtual voidShowMembers(TMemberInspector&)
virtual Int_tTNamed::Sizeof() const
virtual voidStreamer(TBuffer&)
voidStreamerNVirtual(TBuffer& ClassDef_StreamerNVirtual_b)
virtual voidTObject::SysError(const char* method, const char* msgfmt) const
Bool_tTObject::TestBit(UInt_t f) const
Int_tTObject::TestBits(UInt_t f) const
virtual voidTObject::UseCurrentStyle()
virtual voidTObject::Warning(const char* method, const char* msgfmt) const
virtual Int_tTObject::Write(const char* name = 0, Int_t option = 0, Int_t bufsize = 0)
virtual Int_tTObject::Write(const char* name = 0, Int_t option = 0, Int_t bufsize = 0) const
protected:
virtual voidTObject::DoError(int level, const char* location, const char* fmt, va_list va) const
voidTObject::MakeZombie()
private:
voidanalyticCalc(HShowerPad* pPad, HShowerGeantWire* pWireHit)
Float_tcalcCharge(Float_t charge, Float_t dist, Float_t Xd, Float_t Yd, Float_t Xu, Float_t Yu)
Int_tcalcLimit(Float_t fCor, Int_t nMatrixRange, Float_t fBoxSize)
voiddigiPads(HShowerGeantWire* pWireHit)
Int_tfindFirstHit(Int_t trackID)
Int_tfindFirstHitInRpc(Int_t trackID)
Int_tfindFirstHitInShower(Int_t trackID)
voidmoveCoord(HShowerPad* pPad, Float_t distWire, Float_t fDx, Float_t fDy, Float_t* corXld, Float_t* corYld, Float_t* corXlu, Float_t* corYlu, Float_t* corXrd, Float_t* corYrd, Float_t* corXru, Float_t* corYru)
Int_tnumericalCalc(HShowerPad* pPad, HShowerGeantWire* pWireHit, Float_t* pfValues)
virtual Int_tsort()
voidupdatePad(HShowerPad* pPad, Float_t fIndQ, Int_t nSect, Int_t nMod, Int_t nTrack)

Data Members

private:
Float_tfChannelCoeff
HLinearCategory*fGeantKineCat!
HLinearCategory*fGeantRpcCat!
HLinearCategory*fGeantShowerCat!
HLinearCategory*fGeantTofCat!
HIterator*fShowerCalIter!
HIterator*fShowerRawMatrIter!
HIterator*fTrackIter!
Bool_tisRpc! is rpc used ?
HCategory*m_pTrackCat!Pointer to the raw data category
static Int_tmodeTrackmode select for storing the track numbers :
map<Int_t,std::vector<Int_t> >trackMap!

Class Charts

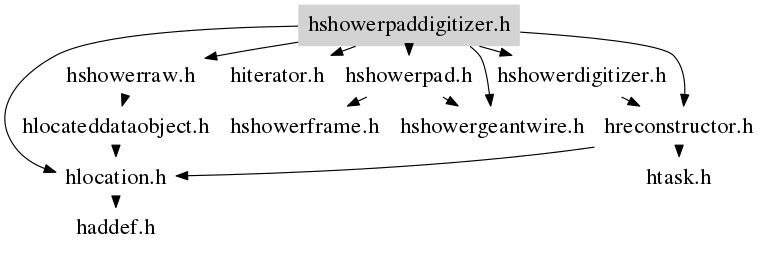

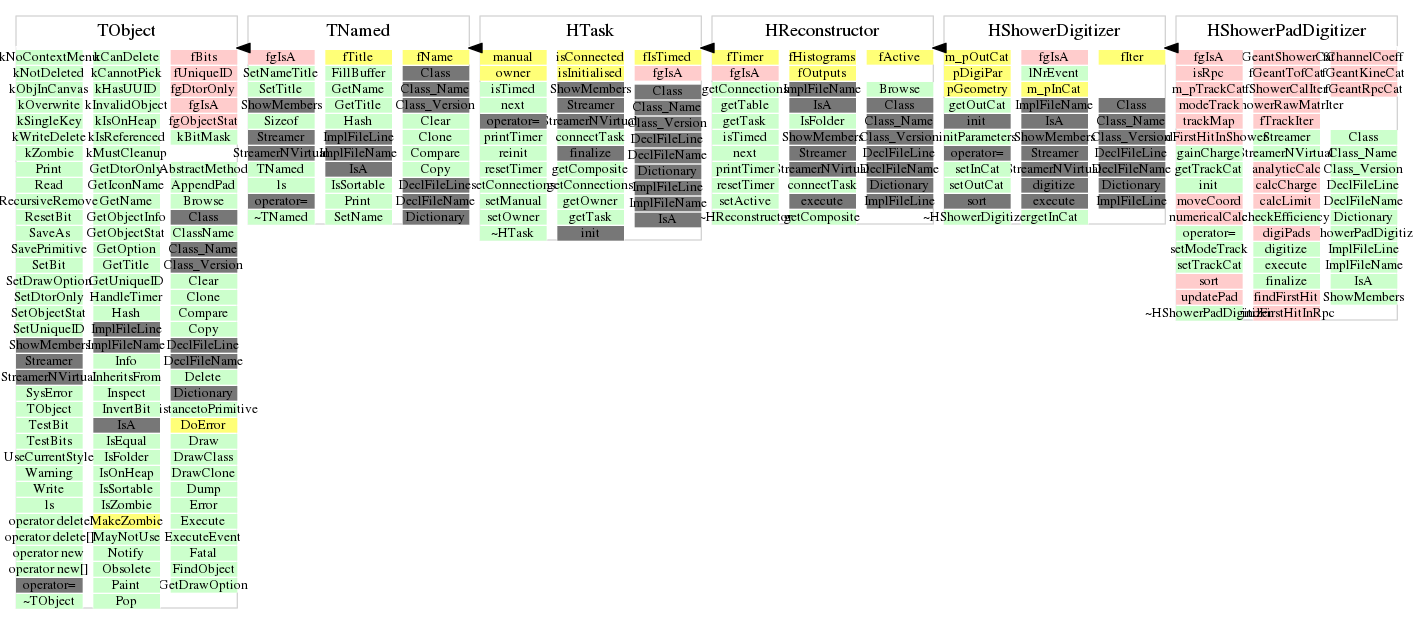

Inheritance Inherited Members Includes Libraries
Class Charts

Function documentation

HShowerPadDigitizer(const Text_t* name, const Text_t* title)
HShowerPadDigitizer()
~HShowerPadDigitizer(void)
Bool_t init()
 creates ShowerGeantWire(input), ShowerRawMatr(output) and ShowerTrack
 categories and adds them to current event
 creates an iterator for ShowerTrack category
HShowerPadDigitizer& operator=(HShowerPadDigitizer& c)
 It should have been done
Int_t execute()
Bool_t digitize(TObject* pHit)
Int_t sort()
Int_t findFirstHitInShower(Int_t trackID)
 Used to suppress the secondaries created in the
 SHOWER itself.
        0 = realistic (secondaries included)
        1 primary particle is stored
        2 the first track number entering the SHOWER in SAME SECTOR is stored
        3 the first track number entering the TOFINO in SAME SECTOR is stored
          or the primary track if no TOFINO was found
        4 (default) the first track number entering the TOFINO in SAME SECTOR is stored
          or the first track in SHOWER if no TOFINO was found
Int_t findFirstHitInRpc(Int_t trackID)
 Used to suppress the secondaries created in the
 SHOWER itself.
        0 = realistic (secondaries included)
        1 primary particle is stored
        2 the first track number entering the SHOWER in SAME SECTOR is stored
        3 the first track number entering the RPC in SAME SECTOR is stored
          or the primary track if no RPC was found
        4 (default) the first track number entering the RPC in SAME SECTOR is stored
          or the first track in SHOWER if no RPC was found
Int_t findFirstHit(Int_t trackID)
void updatePad(HShowerPad* pPad, Float_t fIndQ, Int_t nSect, Int_t nMod, Int_t nTrack)
Float_t calcCharge(Float_t charge, Float_t dist, Float_t Xd, Float_t Yd, Float_t Xu, Float_t Yu)
charge density matrix is calculated
void digiPads(HShowerGeantWire* pWireHit)
Double_t gainCharge(HShowerRawMatr* pRaw)
 gain charge in simulation
Bool_t checkEfficiency(HShowerRawMatr* pRaw)
 check efficiency
 model good for post converters
Int_t calcLimit(Float_t fCor, Int_t nMatrixRange, Float_t fBoxSize)
charge density matrix is delimited to the sensitive area which covers fired pads
void moveCoord(HShowerPad* pPad, Float_t distWire, Float_t fDx, Float_t fDy, Float_t* corXld, Float_t* corYld, Float_t* corXlu, Float_t* corYlu, Float_t* corXrd, Float_t* corYrd, Float_t* corXru, Float_t* corYru)
 moves charge density matrix to the place where is placed induced charge on the sense wire
 *corYld = pPad->getYld() - fDy;
void analyticCalc(HShowerPad* pPad, HShowerGeantWire* pWireHit)
 this function calculates charge induced on pad analytically
 it is useful only for square or rectangular pads
Int_t numericalCalc(HShowerPad* pPad, HShowerGeantWire* pWireHit, Float_t* pfValues)
HCategory* getTrackCat()
{return m_pTrackCat;}
void setTrackCat(HCategory* pTrackCat)
{m_pTrackCat = pTrackCat;}
Bool_t finalize(void)
{return kTRUE;}
void setModeTrack(Int_t mode)
{ modeTrack = mode;}
